1. 背景/任務

如今，變速驅動器（VSD）的電動機主要由電子變頻器供電。由于多種多樣的原因，需要在此類設備上執行電參 數的測量。對于功率分析儀來說，在 FC 的電源輸入端進行功率和能量測量通常不是問題，但是當必須在輸出 側測量這些參數時，大多數功率分析器都無法做到。在 MAVOWATT 2XX 系列功率分析儀中激活抗混疊濾波器 時，也可以直接在FC 驅動的電機上獲得可行的結果。

2. 限制條件

旋轉磁場頻率范圍：約 15…100 Hz 開關（斬波器）頻率范圍：約 6…16 kHz（通常用于<50 kW 的電機）

3. 所需設備

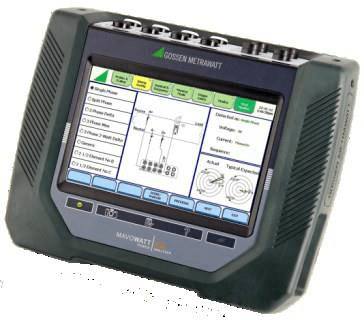

MAVOWATT 230、240 或 270 三相能量和功率擾動分析 儀 帶有標準附件（帶鱷魚夾的測量電纜，電源組）  柔性交流電流探頭 3 個 DRANFLEX/METRAFLEX 300MXBL  要么  1 個DRANFLEX/ METRAFLEX 3003MXBL

注意：  由于頻率低于 30 Hz 時精度低，通常無法使用常規的變壓器型電流探 頭。

產品組 ： MAVOWATT 230/240/270

產品應用：電能質量分析儀變頻器（FC）輸出處的測量

用戶群體：FC 或 FC 驅動的電動機或裝有此類設備的機器（泵，壓 縮機，電梯，電動車輛等）的制造商或維修人員

4. 準備

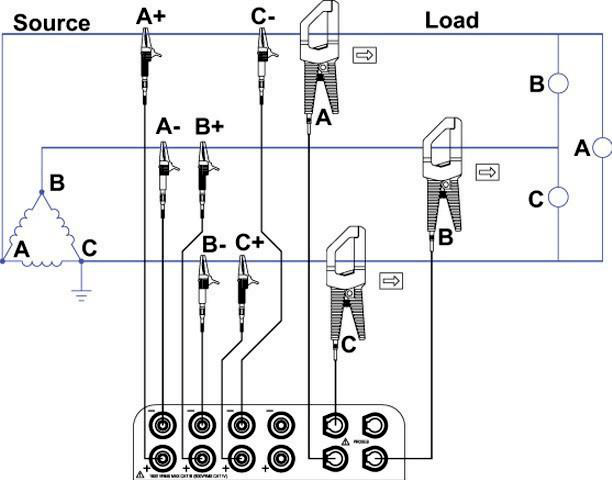

連接測量輸入 電壓和電流測量輸入根據三相三角形 連接方案進行連接。  注意：  儀器還計算相對于虛擬中性點的相電 壓和功率。如果將星形連接用于電動 機繞組，并且可用中性點，則也可以 使用三相星形連接方案。

5.設定

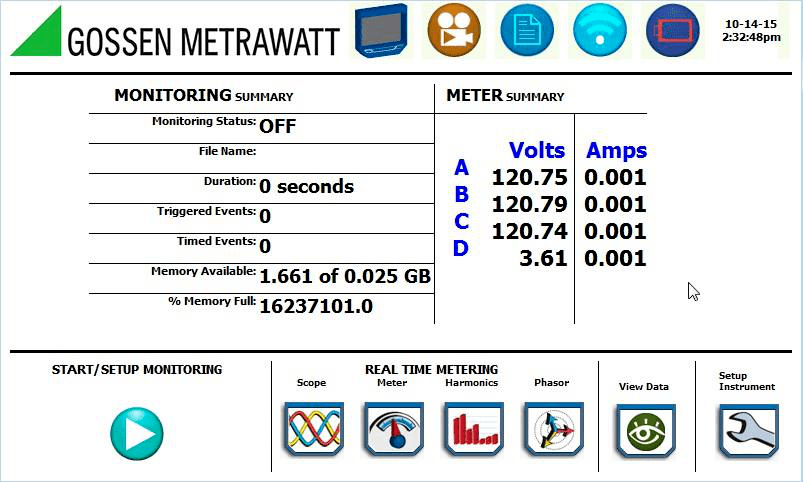

點初始窗口或概述頁面。

注意：  您始終可以通過點擊左上角的公司徽標來返回初始窗口或概述頁面。

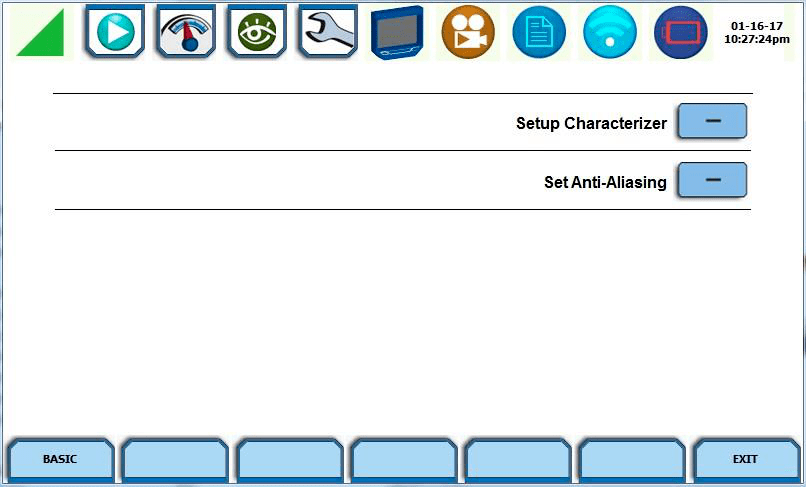

在高級設備設置參數的選擇頁面中， 點擊設置抗混疊。  開啟抗混疊濾波器。

然后通過點擊退出至上一個對話框。  注意：  為了在電子變頻器的輸出端進行測 量，必須打開濾波器，以使儀器可以 與低旋轉磁場頻率同步。  返回初始頁面后，點擊“開始/設置監 控” 圖標點擊選擇列表中的設置向?qū)б詼y量和 監視參數。  仔細閱讀顯示的操作說明，然后點擊下 一步。

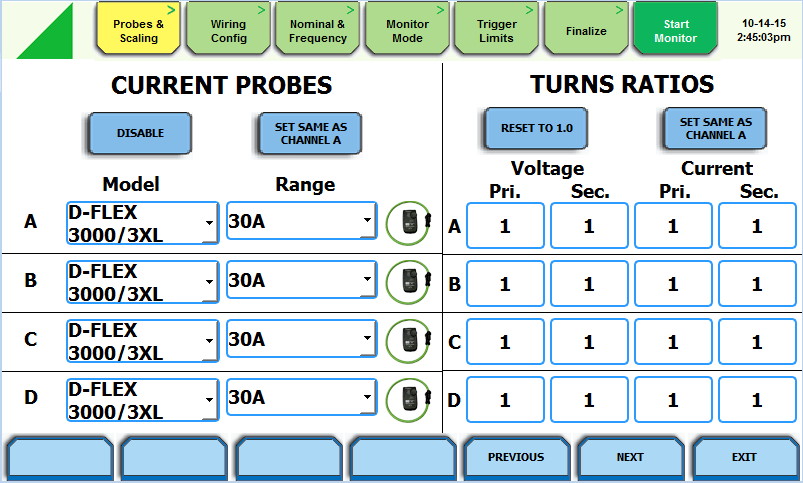

在“探頭和縮放比例”設置頁面中為 所有通道選擇使用的電流探頭[1]，以 及它們選擇的測量范圍[2]和[3]，然后 點擊[下一步] [4]。

 注意：

 ? 為了獲得可靠的測量值，電動機電流 必須在測量范圍的 10％至 120％之 內。

 ? 由于沒有在通道 D 上測量電流，因 此該通道的設置無關緊要。

確認您已閱讀警告，然后點按“我接受”進行下一步。 在“接線配置”的設置頁面中選擇三 相三角形連接方案[1]。  如果現在以額定速度啟動電動機，則 儀器將確定電壓和電流值是否足夠高 以及它們的相角是否與所選的連接方 案[2]相匹配。結果顯示出來，并可以 根據矢量圖[3]進行檢查。 然后點擊下一步[4]。  1 2 3 4 在設置頁面中為頻率（標稱值）和頻率 選擇快速[1]配置文件以進行頻率跟 蹤。  可以選擇通道 A 電壓或通道 A 電流為 同步通道[2]。  如果需要對電壓，電流或頻率進行極限 監控，請檢查以確保輸入了正確的標稱 值，并在必要時進行更正[3]。  然后點擊下一步[4]

在變頻器輸出上執行的測量通常涉及在 相對較短的時間段（幾分鐘或幾小時） 內進行功率測量，而不會涉及到電壓驟 降，中斷等。  在這種情況下，連續數據記錄是監視模 式的合適設置。選擇此模式[1]，然后 點擊下一步[2]。  1 2 在“連續數據記錄”監視模式下，作 為默認設置，每秒測量一次所有標準 測量量（電壓，電流，功率等）。如 果需要更大的采樣間隔，請點擊“定 時間隔” [1]，否則點擊“下一 步” [2]。  1 2 在“定時間隔”設置窗口中，您可以 選擇其他記錄間隔[1]，然后通過點 擊 “完成” [2]進行確認。  注意：  在記錄間隔大于 1 秒的情況下，將記錄 所有標準參數在間隔期間出現的Z小值，Z大值和平均值。對于諧波，間諧 波和非對稱分量，將記錄平均值和Z大值，但是當激活了抗混疊濾波器時，只有在關注非對稱分量時記錄這些參數才有意義。

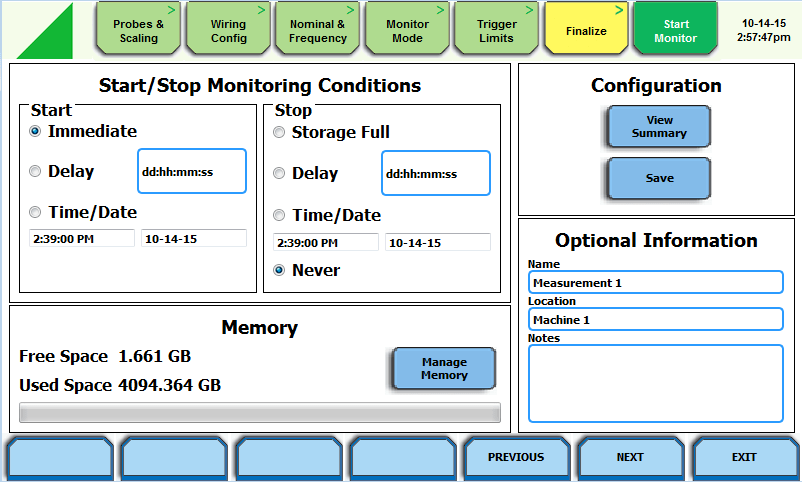

在隨后出現的“結束”對話框中，您 可以通過單擊“查看摘要”[1]來顯示 選定的設置以供查看，并通過單 擊“保存”[2]將它們保存到設備配置 文件中以備后用。  為了保存文件，系統會提示您在屏幕 上顯示的鍵盤上輸入文件名。為此使 用有意義的文件名。  1 23 如果當前配置僅用于在儀器上查看實 時測量數據，請點擊下一步[3]。  但是，如果要記錄測量數據，則必須 為記錄[1]分配一個名稱，并且您還可以選擇輸入有關測量位置[2]的更多信息以及其他注釋。然后點擊下一步 [3]。

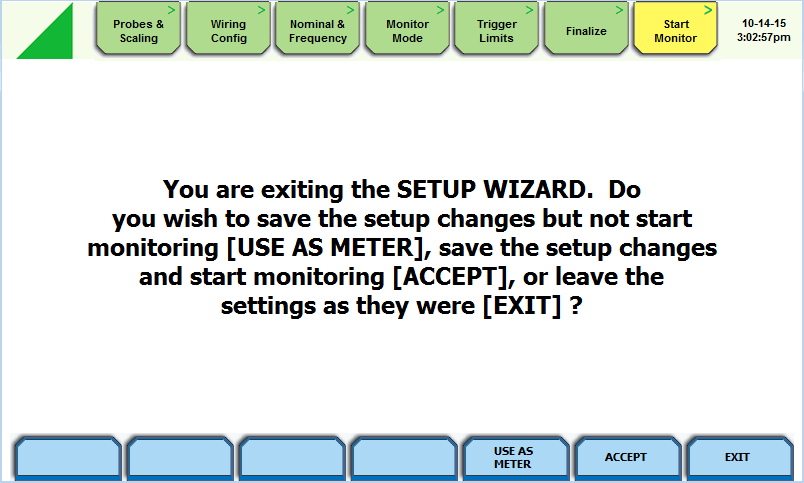

 以下消息提示您做出適當?shù)臎Q定，然后點擊相應的按鈕。  1 2 顯示屏隨后返回到概述頁面。  如果已開始記錄，則經過短暫的初始 化時間后，“監視狀態”（即ON [1]） 和其他記錄參數將顯示在“監視摘 要” 下。  無論是否已經開始記錄，您都可以通 過點擊儀表圖標[2]跳至實時測量數據 顯示。  2 1 為了停止正在運行的錄波，請?jiān)诟攀鲰撁嬷悬c(diǎn)擊相應的圖標[1]。  無論是否已經開始記錄，您都可以通 過點擊查看數據[2]跳轉到記錄的測量 數據的顯示。

6.查看和分析數據

實時測量數據可以各種查看格式顯 示。通常，以數字值（文本顯示儀表 [1]）顯示對于變頻器功率測量有意義。  但是，除諧波視圖外，所有其他顯示 格式從根本上都可以使用。  顯示瞬時電壓電流 的數字測量值  將顯示瞬時功率量數字測量值

在示波器模式下顯示瞬時電壓電流 值，顯示濾波后的信號  在相量視圖中顯示瞬時電壓電流值  1 可以將連續數據記錄模式下記錄的數據 作為趨勢圖顯示在儀器上并進行分析。  當然，借助 DranView 軟件，可以在  PC上更方便，更全面地實現此任務。

 7.測量實例

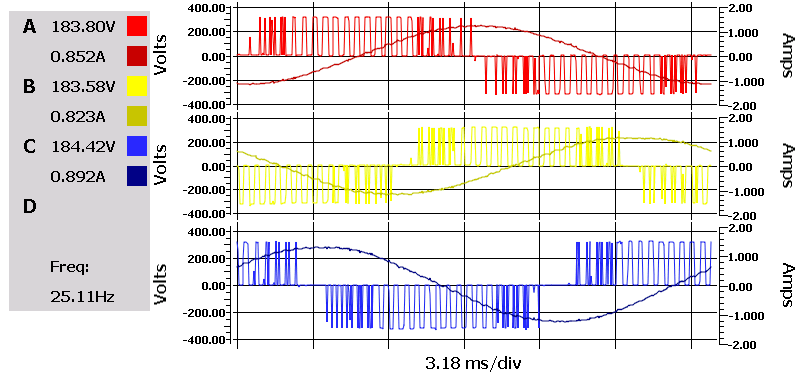

圖 1 顯示了斬波器頻率為 6 kHz 且旋 轉頻率為 25.11 Hz 時未濾波（抗混 疊= OFF）輸出電壓和電流的波形。  顯示的電壓有效值  183.5 V 不正確（過高）。

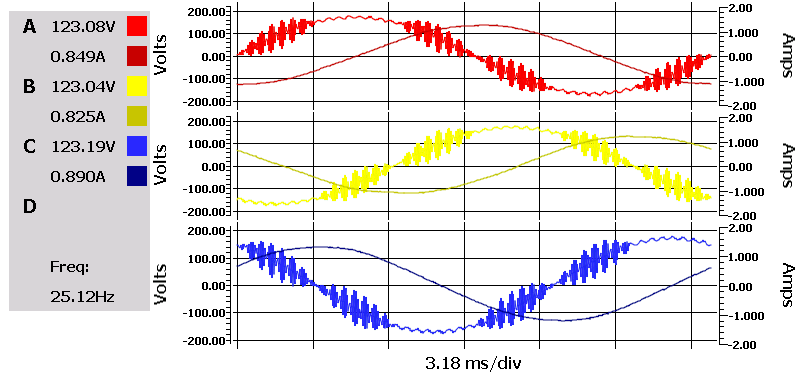

圖 2 顯示了被濾波的相同信號的波形 （ 抗混疊 = ON ） 。 在 6 kHz時， 濾波器還沒有完全發揮作用，因此在電 壓波形上仍然可以看到一些“噪 聲”。  但是顯示的電壓有效值 123.0 V 已經接 近正確值 120 V.

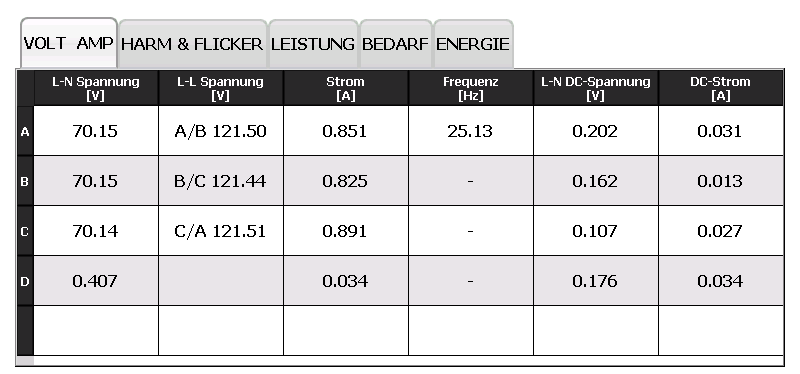

圖 3 顯示了相應的瞬時電壓電流的數字 測量值。

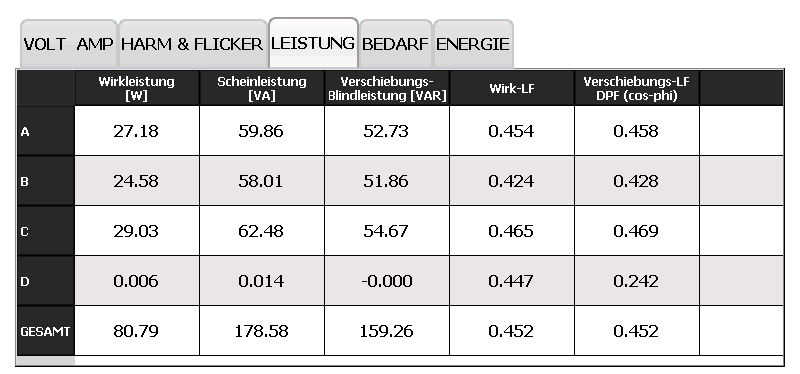

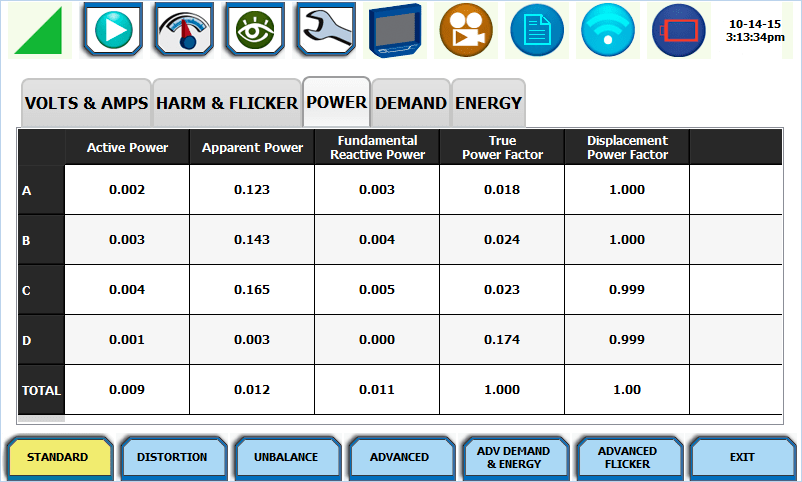

圖 4 顯示相應的瞬時功率量數字測量值。

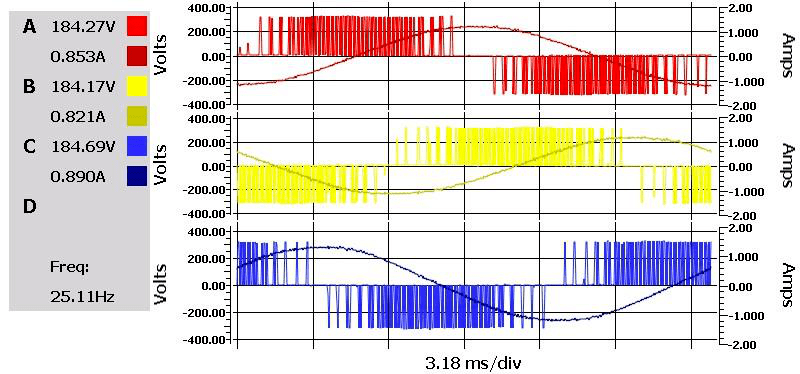

圖 5 顯示了斬波器頻率為 10 kHz 且旋轉頻率為 25.11 Hz 時未濾波（抗混 疊= OFF）輸出電壓和電流的波形。  顯示的電壓有效值 184.5 V 再次不正確。

圖 6 顯示了被濾波的相同信號的波形 （ 抗混疊 = ON）。 在 10 kHz時， 濾波器顯示出完全的有效性，因此電壓波形看起來“干凈”。  顯示的電壓有效值值 120.8 V 是正確 的。  圖 7 顯示了相應的瞬時電壓電流數字測量值。圖 8 顯示相應的瞬時功率量數字測量值。
