ISO7637 脈沖測試波形

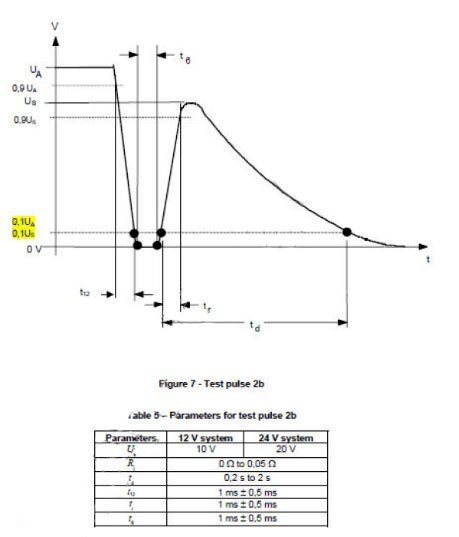

脈沖規格2b

這個測試脈沖要求生成的信號電壓跌落時間非常短，ms級（見上圖）。

序列功能設定

該電源的序列功能用于生成所需的測試脈沖信號，可以使用我們的軟件GM SYSKON SFP來進行設定。

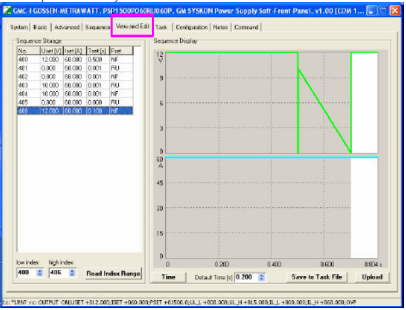

通過對下圖中400-406進行參數設定來得到需要的輸出信號波形

這些設定好的各序列參數可以保存為TXT文本格式（ANSI碼），如下這樣：

//STORE storage#, voltage[V], current[A], time[sec], function

STORE 400, 12, 60, 0.5, NF

STORE 401, 0, 60, 0.001, RU

STORE 402, 0, 60, 0.001, NF

STORE 403, 10, 60, 0.001, RU

STORE 404, 10, 60, 0.001, NF

STORE 405, 0, 60, 0, RU

STORE 406, 12, 60, 0.1, NF

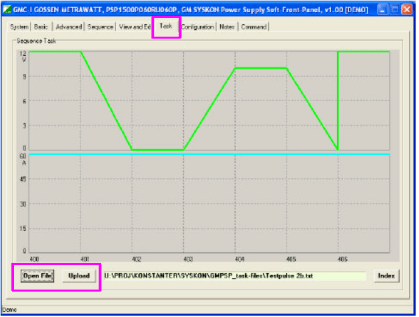

這些文本可以進行編輯并保存，而后在軟件的TASK中打開，就可以將設置加載到電源設備中，得出相應波形。

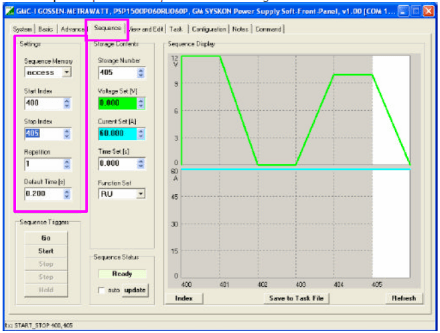

序列的參數設定如下圖：

起始序列=400

終止序列=405（或406，如果在脈沖信號結束后電壓需要回到12V）

重復=1

默認時間=0.200到2.000s（根據脈沖規格中對時間td的要求）

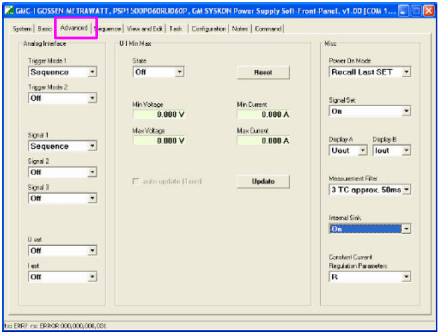

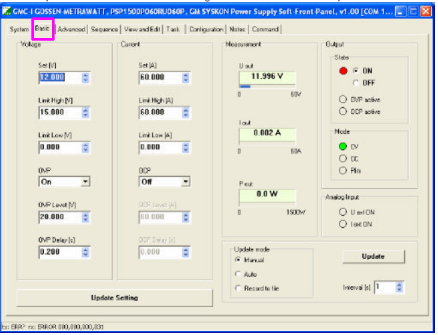

其它參數的設定在基本和高級選項卡中進行：

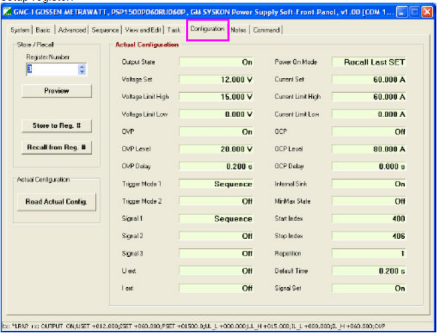

完整的設置信息可以在Configuration中查看并保存到設備中

序列的執行通過在Sequence中點擊觸發按鈕GO

輸出電壓的測量

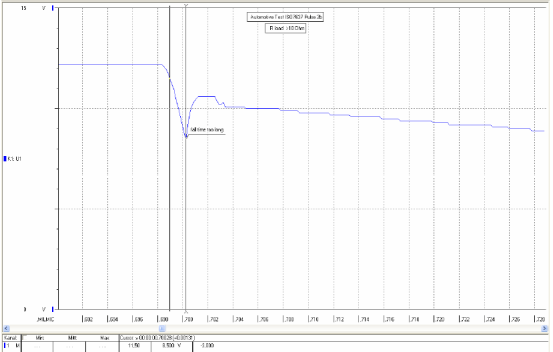

下圖顯示了電源生成的脈沖信號

A) 無負載或負載電阻＞10Ω

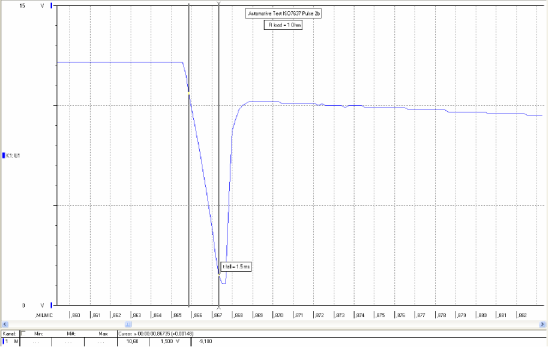

B) 負載電阻=1Ω（150W）→t12=1.5 ms

C) 負載電阻=0.5Ω（300W）→t12=1.3 ms

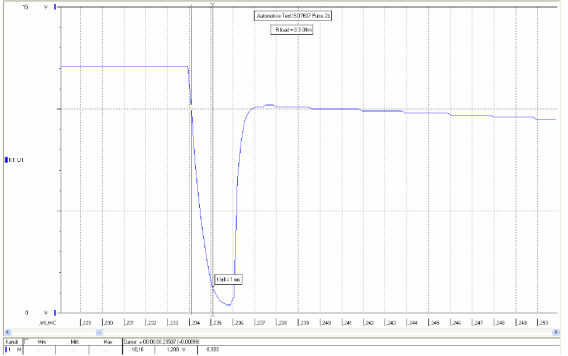

D) 負載電阻=0.3Ω→t12=1.0 ms

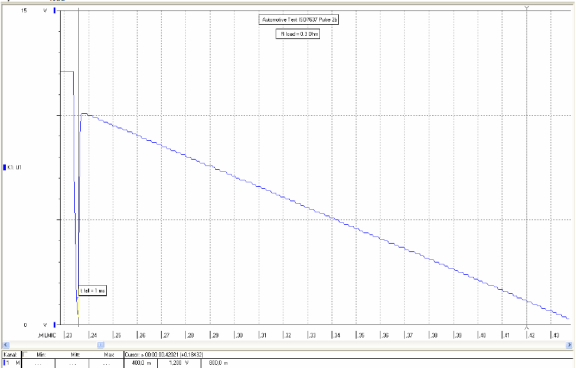

E) 負載電阻=0.3Ω

新能源汽車ISO7637標準脈沖測試波形結論：

1、對于阻性負載，0.2 ohm—1ohm，SYSKON P1500-60可以生成符合ISO7637標準的測試脈沖2b。對于感性負載或阻性負載＞1ohm，需要在電源的輸出端連接個1ohm的電阻作為基本負載，對于容性負載，則需要減去相應值的電阻。

2、對于其它的脈沖波形4，5a，5b，我們也可以用類似的方案生成，程序如下：

ISO7637脈沖信號波形4：

//Test pulse 4 | 12 V System

//STORE storage #, voltage [V], current [A], time [sec], function

STORE 0001, 12, 60, 1, NF

STORE 0002, 5, 60, 0.005, RU

STORE 0003, 5, 60, 0.015, NF

STORE 0004, 6, 60, 0.05, RU

STORE 0005, 6, 60, 0.5, NF

STORE 0006, 12, 60, 0.005, RU

STORE 0007, 12, 60, 1, NF

STORE 0008, 0, 0, 0, CLR

ISO7637脈沖信號波形5a：

// Start pulse 5a | 12 V System

//STORE storage #, voltage [V], current [A], time [sec], function

STORE 0001, 13.5, 60, 1, NF

STORE 0002, 20, 60, 0.001, RU

STORE 0003, 41.85, 60, 0.01, RU

STORE 0004, 60, 60, 0.001, RU

STORE 0005, 20, 60, 0.029, RU

STORE 0006, 13.5, 60, 0.001, RU

STORE 0007, 0, 0, 0, CLR

ISO7637脈沖信號波形5b：

// Start pulse 5b | 12 V System

//STORE storage #, voltage [V], current [A], time [sec], function

STORE 0001, 13.5, 60, 1, NF

STORE 0002, 20, 60, 0.001, RU

STORE 0003, x, 60, 0.001, RU

STORE 0004, x, 60, 0.01, NF

STORE 0005, 20, 60, 0.029, RU

STORE 0006, 13.5, 60, 0.001, RU

STORE 0007, 0, 0, 0, CLR
