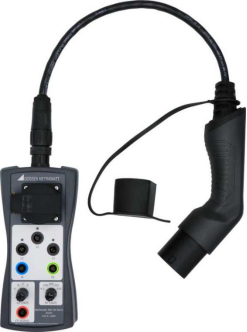

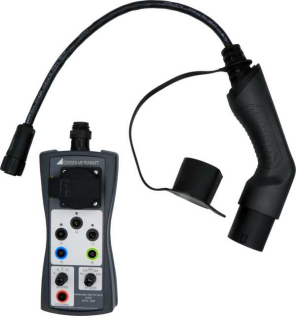

直流充電樁測試儀器 METRALINE PRO-TYP EM III產品介紹：

項目號: Z525H

用于PROFITEST系列充電樁測試儀的單/三相Type 2測試適配器METRALINE PRO-TYP EM III，包含schuko插座和可互換測試插頭。

帶Type 2型插頭的單相和三相測試適配器，用于根據IEC 61851-1測試充電點保護措施的有效性，并使用Profitest Master模擬虛擬連接的電動車輛和載流能力。

擴展CP測試引腳，用于測試帶有yo久連接充電電纜的充電點。

車輛模擬（CP）

車輛狀態A到E通過旋轉開關選擇。

電纜模擬（PP）

13、20、32、63 A充電電纜的各種編碼，均可通過旋轉開關進行模擬。

故障模擬

利用旋轉開關模擬CP和PE之間的短路。

通過LED指示相位電壓

根據充電站的不同，可以激活單相或三相。

對于車輛模擬（CP）：狀態A、B、C和E可根據IEC 61851進行模擬。通過旋轉開關選擇各種車輛狀態。

☆ 狀態A – 無車輛連接

☆ 狀態B – 車輛已連接，但未準備好充電

☆ 狀態 C – 車輛已連接并準備好充電，不需要充電區域通風

☆ 狀態 E – 錯誤：CP和PE之間通過內部二極管短路

對于電纜模擬（PP）：可以模擬13、20、32和63 A電纜的各種編碼。也可以模擬“無電纜”狀態。

通過利用旋轉開關連接PP和PE之間的不同電阻，模擬了各種充電電纜。根據IEC 61851，可以得到以下值：

☆ 無電纜 – 0 Ω

☆ 13 A 電纜 – 1.5 kΩ

☆ 20 A 電纜 – 680 Ω

☆ 32 A 電纜 – 220 Ω

☆ 63 A 電纜 – 100 Ω

特殊性

☆ 附加接地觸點插頭

☆ 此外，可互換測試插頭（1型或中國插頭可根據要求選擇）

配件：

1個METRALINE PRO-TYP EM III測試適配器
1套操作手冊
