HST寬頻帶、高精度高壓分壓器
汽車電壓測試儀非常適合中高壓逆變器 (變頻器)高壓放電燈、等離子和超聲波發生器的寬頻帶功率測量
☆ 高精度測量，可至20kV電壓峰值
☆ 帶寬范圍: DC-300kHz
☆ 極小的相位誤差，幾乎可以忽略
☆ 有1-,2-和3-通道三種規格
☆ 可以測量浮地信號
高精度高壓分壓器為功率測量保駕護航
國際主流品牌的的功率分析儀電壓輸入范圍基本都是1000V，HST系列寬頻帶高精度高壓分壓器可以擴寬LMG或其他品牌功率分析儀的電壓測量范圍。
分壓器的高壓輸入端標配2m引線，可以連接到被測電壓 (對地) 上。用戶自行完成引線與被測線的連接。HST3 (或HST6/9/12) 可以分壓DC、AC甚至任意畸變電壓，關鍵是能保證極高的精度范圍，變比為1000(或2000/3000/4000)
分壓器二次側電壓通過低阻抗帶保護的BNC接口輸出。為避免噪聲干擾，使用屏蔽線纜連接至功率分析儀的電壓輸入端。根據不同的測試任務，可以選擇1-、2-或3-通道的分壓器。
單通道分壓器HSTx-1用在單端系統中 (例如超聲波的應用) 。對于浮地或差分電壓測量 (例如: 放電燈或等離子發生器的應用),需要選擇2通道的分壓器HSTx-2。兩個測量點之間的電勢差可以通過測量分壓器2個輸出端之間的電勢差的方式來確定。
3-通道分壓器HSTx-3的典型應用是中高壓的變頻器測試和相關電壓諧波的測量。高壓分壓器不適合直接測量電網。
安全
為了保證測試安全，必須將HST外殼的保護接地端連接到合適的接地點上。你必須保證接地導線具有合適的截面積，視可能的短路電流而定。電源線上的保護接地連接尺寸并不適合。請嚴格遵循以上安全提醒。
我們推薦使用高壓保險絲，專門用于電壓變壓器保護同時還推薦浪涌放電器。高壓分壓器不適合直接測量電網。因為雷擊或開關操作可能會引起太高的瞬時過電壓。將會超出官方允許承受的Z大值。這會對人和設備產生損害。想了解更多應用和安全事宜，請聯系公司索取更多產品介紹。

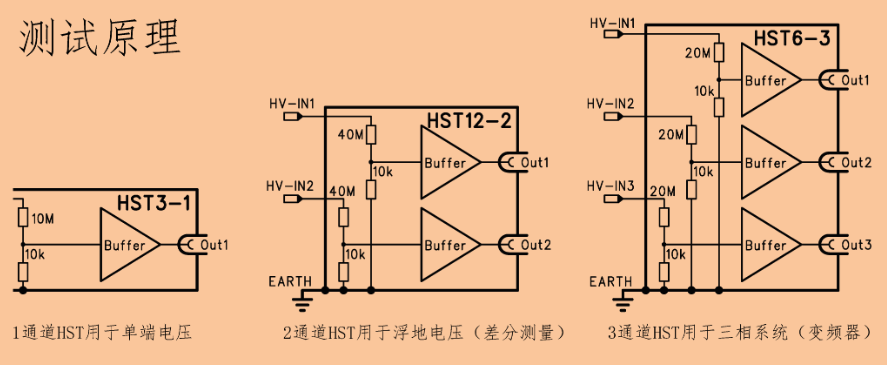

汽車電性能測試高壓分壓器測試原理如下圖：

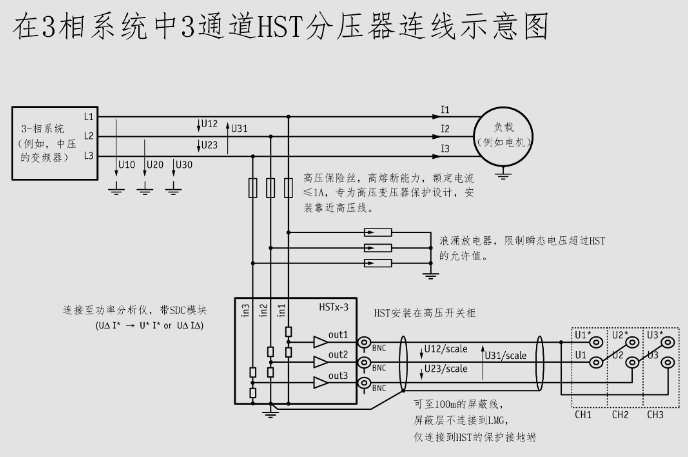

HST高壓分壓器的高壓輸入側inl.in2,in3分別連接被測端的L1，L.2，L3。所有被測電壓具有相同的參考電位:大地。
HST可以測量隔離(非接地) 電壓。因為HST的接地可以把它們影射成對地電壓。
HST的低壓二次側輸出端out1,out2,out3可以連接到高精度功率分析儀，有兩種方式:
1.儀器如果帶星-三角轉換模塊，按照上面示意圖的連線方式，他的優勢是利用差分測量模式，可以消院三相系統中的共模電壓。

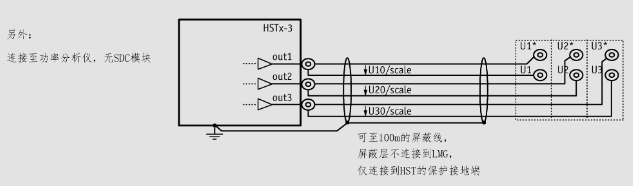

2，儀器如果無星-三角轉換模塊，按照下面示意圖的連線方式，線上的電壓可以直接取BNC座外殼為參考地輸出，這種情況下，所有的共模電壓將進入測量系統。
一個共模電壓的例子:在復雜的整流電路和零相系統中，基波/諧波中的DC分量。
如果共模電壓進入測試系統，會讓電壓有效值和視在功率發生變化，同時總電壓值及總的視在功察會增加。這兩種情況下有效功率是準確的。
