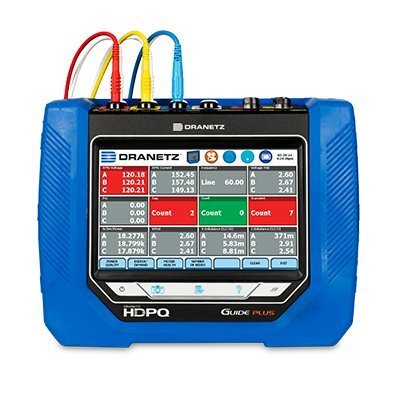

Dranetz HDPQ-Xplorer-400 Plus便攜電能質量分析儀是一款高性能的便攜式設備，專為電能質量監測和分析設計。
便攜電能質量分析儀 Dranetz HDPQ-Xplorer-400 Plus：
功能介紹
- 檢測與記錄: 電壓暫降/跌落、驟升、中斷、瞬變、諧波、閃爍、RVC等指標。
- 標準認證: 符合IEC61000-4-30第三版A級電能質量標準。
- 分析功能: 電能質量、需求和能源分析，完成電力監測調查。
- 測量參數: 包括V（電壓）、I（電流）、W（功率）、VA（視在功率）、VAR（無功功率）、PF（功率因數）、需求、能源等。
- 顯示: 7英寸彩色觸摸式液晶顯示屏。
- 軟件支持: Dranview7軟件，提供數據分析、報告和遠程控制。
- 通信接口: 支持以太網通信，實現遠程控制和數據下載。
- 頻率測試: 支持50/60Hz和16/25Hz頻率信號測試。
- 戶外適用: 提供帶相位電源的IP65機柜型選項。
- 保修期: 3年出廠保修期。
- 制造標準: ISO9001：2015認證工廠制造。
產品特色
- 高清晰度電能質量和能量監測，1000Vrms，交流/直流，512個采樣點/周波。
- 8個通道，4個電壓和4個電流。
- 符合IEC61000-4-30A級Ed3和IEEE1159標準。
- 諧波測試符合IEC61000-4-7，IEEE519：2014。
- 瞬態功能，V&I波形觸發器，觸發前后10000個錄波。
- EN50160Ed3版。
- 電機應答器模塊?。

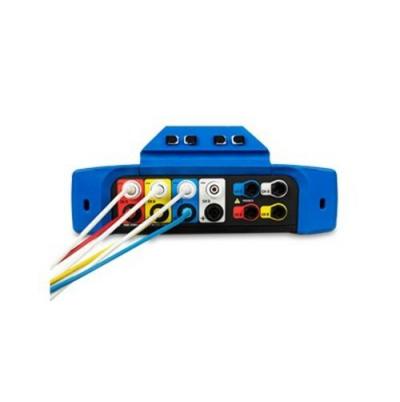

通信接口
- 以太網、USB、藍牙（可選配置）。
- VNC遠程控制軟件。
- 安卓和蘋果應用程序，具有實時計量和報警儀表板。
安全和堅固
- 電弧閃光燈的安全保護。
- UL/CUL，CE認證。
- 堅固的外殼，易于抓握，減震。
- 電源電纜固定器和電線管理系統。
- 跌落測試至6英寸。
- 自動電路檢測并反饋儀表的正確連接。
用戶界面
- 7”WVGA彩色觸摸顯示屏。
- 自動設置-PQ、需求和能源。
- 圖標驅動的GUI，有任務欄快捷方式和一個儀表板。
高效
- 迷你報告-屏幕快照，XML文件。
- 實時報警的電能質量和能源儀表盤。
- 更大的顯示，更高效的本地分析。
- 查看DV7電能質量分析軟件。
技術參數：
- 電壓測量: 4路差分電壓，16位分辨率，0-1000Vrms，交流/DC。
- 電流測量: 4路電流，512個采樣點/周期，16位分辨率。
- 頻率范圍: 16-25Hz、42.5-69Hz。
- 失真和諧波: 200ms，3秒，10個min窗口測量。
- 功率和能源: 實功率(W)、表觀功率(VA)、無功功率、功率因數（W/VA）、需求(W)、能量(Wh)。
通用技術規范
- 尺寸: 10英寸寬x8英寸高x2.75英寸深。
- 重量: 4.2磅，約2公斤。
- 工作溫度: 0至50攝氏度。
- 儲存溫度: -20至60攝氏度。
- 濕度: 10-90%不冷凝。
- 電源: 交流適配器（12V）：100-240Vac50/60Hz。
時鐘精度和分辨率
- 內部溫度: +/-1秒/天。
- NTP: +/-10毫秒。
- GPS: +/-1毫秒。
電池容量和充電時間
- 運行時間: 3小時。
顯示器
- 7”WVGA彩色圖形，基于圖標的觸摸式液晶顯示屏，LED背光。
語言支持
- 英語、德語、西班牙語、法語、意大利語、瑞典語、芬蘭語、波蘭語、漢語（繁體和簡體）、泰語、韓語。
通信
- 帶無線WIFI功能以太網。
- 藍牙（可選）。
- USB(OTG技術)。
- VNC遠程控制軟件。
- 安卓和蘋果的應用程序。
易用性功能
- 自動設置，快速開始監控。
- 預編程監控模式，預配置的設置。
- 儀表板顯示電源質量、需求和能源。
- 同時進行電能質量、需求和能源監測。
- 迷你報告，屏幕快照，方便上載和郵件發送。
標準
- 電能質量: IEC61000-4-30A類產品3版3, IEEE1159：2009。
- 電功率: IEEE1459：2000。
- 諧波測試: IEC61000-4-7第1類：版本2（2008），IEEE519：2014。
- 電壓測試: IEC61000-4-15：版本2（2010），IEEE1453：2011年。
- 合規性/測試: en50160：2010。
產品應用
- 電能質量調查和診斷。
- 變電站監測。
- 能源管理和負荷調查。
- 數據日志記錄。
- 諧波分析。
- 合規性測試。
- 閃變測試。
- 新能源生產監測（太陽能、風電池板串、電池、逆變器、電力互聯）。
- 電容器測試。

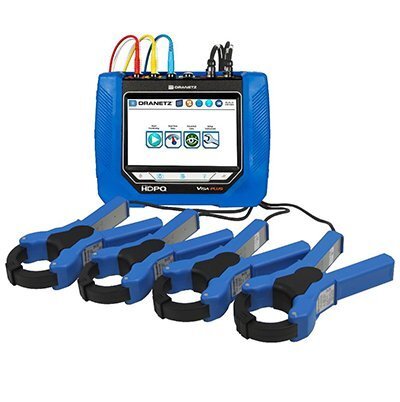

產品附件
- 交流CT卡鉗。
- 3相交流柔性探頭。
- 單相交流柔性探頭。
- 4相交流柔性探頭套裝。
- 交流/直流電流探頭。
- Dranview7軟件。
咨詢：便攜電能質量分析儀 Dranetz HDPQ-Xplorer-400 Plus
