符合標準的直流充電點/充電樁電氣安全測試：

視力檢查

在對通信功能等進行功能測試之前，根據預定義的規范對快速直流充電站進行目視檢查。在這方面必須注意，充電站是?個固定的電氣系統，可由外行操作！目視檢查必須記錄在案，并可能附屬相關圖像。

DC-CCS 通信的功能測試（根據 ISO 15118-1 / DIN SPEC 70121）

這包括目視檢查、測試和測量，以及測試報告的準備。在測試通信過程時，遵守所有必需的安全說明非常重要。 PROFiTEST H+E XTRA C 診斷單元必須連接到直流充電樁，并且必須預先選擇相應的標準或標準系列，即 ISO 15118-1 或 DIN SPEC 70121。啟動后，通過電話熱線、現??付、現?卡、借記卡、RFID 卡、NFC 設備、?機短信、智能?機應?程序、互聯?、即插即用或其他可用選項完成?份驗證。診斷測試儀模擬帶有直流負載和直流電源的電動汽?。在測試期間，將顯?以下測試程序步驟以及相關信息。

符合標準的直流充電點電氣安全測試

使用 PROFITEST H+E XTRA 或 PROFITEST H+E XTRA C 與 PROFITEST PRIME 進行電氣安全測試。 測試必須由合格的電工使用符合標準的測量儀器進行。

n 測量低電阻保護導體的連續性

n 測量 DC+ 和 DC 之間的回路電阻 n 測試 CCS 系統中的絕緣監測

n 絕緣電阻測量

n 殘余電壓測量

n 接觸電流測量

n 剩余電流裝置測試

除其他標準外，必須考慮電氣安裝和防觸電領域的以下標準：

l DIN EN 61140（VDE 0140-1；2016-11，電擊防護——安裝和設備的共同方面）

l DIN IEC/TS 60479-1（VDE 0140-479-1；2007-05，電流對人類和牲畜的影響 - 第 1 部分：一般方面）

l IEC 60364-5-54（DIN VDE 0100-540；2012-06，低壓電氣裝置 - 第 5-54 部分：電氣設備的選擇和安裝 - 接地裝置和保護導體）

l IEC 60364-4-41（DIN VDE 0100-410；2018-10，低壓電氣裝置 - 第 4-41 部分：安全保護 - 電擊保護）

l IEC 60364-5-53（DIN VDE 0100-530；2018-06，低壓電氣裝置 - 第 5-53 部分：電氣設備的選擇和安裝 - 開關設備和控制裝置）

l IEC 60364-7-722（DIN VDE 0100-722；2019-06，低壓電氣裝置 – 第 7-722 部分：特殊裝置或位置的要求 – 電動汽車的供應）

l IEC 60364-6（DIN VDE 0100-600；2017-06，低壓電氣裝置 - 第 6 部分：驗證）

l EN 50110（DIN VDE 0105-100；2015-10，電氣裝置的操作 - 第 100 部分：一般要求）

l IEC 60364-6（DIN VDE 0105-100/A1；2017-06，電氣裝置的操作 - 第 100 部分：一般要求；修訂版 A1：定期驗證）

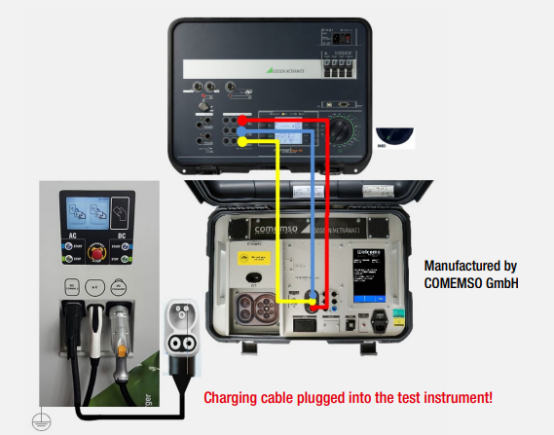

25 A CCS 系統中低電阻保護導體連續性的測量

圖 4：使? PROFiTEST H+E XTRA C 和 PROFiTEST PRIME的測試設置

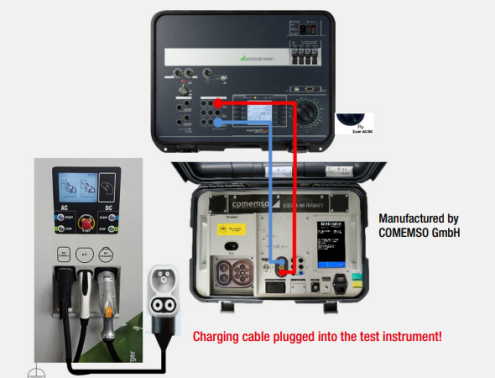

直流回路電阻測量

圖 5：使? PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 的測試設置

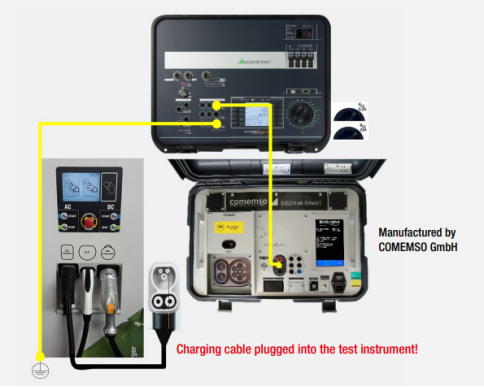

在 CCS 系統中測試絕緣監測

圖 6：使? PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 的測試設置
