產品編號: M525C
用于測試2型充電點的診斷儀

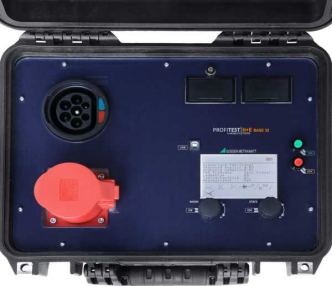

充電樁診斷測試儀 PROFITEST H+E BASE 32測試儀器用于檢測帶2型接線插座（模式3充電方式）的充電樁功能特性。該測試儀器連接到充電樁，以便記錄充電站和測試儀之間的通信信息。如果充電過程中充電樁沒有開始工作，錯誤原因可以快速找出。
PROFITEST H+E BASE 32充電樁診斷測試儀適用于研發和服務應用
帶單點測試儀器充電站的診斷：
☆ 車輛狀態
☆ 電纜狀態
☆ 錯誤狀態
☆ PWM信號評估
☆ 相位和相序
☆ 電池電量
錯誤模擬:
☆ 車輛電路二極管短路
☆ CP和PE間的短路
☆ 通過跳閘進行RCD測試和測量斷開時間
☆ 通過利于理解的符號表示狀態
☆ 易于操作和診斷
☆ 結構緊湊、電池供電適用于戶外工作者使用
PROFITEST H+E BASE 32充電樁診斷測試儀產品亮點：
☆ 通過集成CEE輸出測試充電連接選項（400V,Z大為32A）
PROFITEST H+E BASE 32充電樁診斷測試儀應用
狀態可視化
可顯示的車輛狀態（CP)
☆ 無車輛連接
☆ 車輛已連接
☆ 車輛準備好充電沒有通風
☆ 車輛準備好充電帶通風
電纜類型（PP）
☆ 無電纜，13A
☆ 電纜，20A
☆ 電纜，32A
☆ 電纜，63A
可模擬的錯誤
☆ 短路二極管
☆ CP-PE短路
☆ RCD脫扣因為L1和PE的電流是30mA
PROFITEST H+E BASE 32充電樁診斷測試儀技術特點：
☆ 通過集成CEE輸出測試充電連接選項（400V,Z大為32A）
☆ 緊湊箱子，用于現場服務
☆ 背景照明可激活的大屏顯示
☆ 可選的使用者界面語言：德語，英語，法語，意大利語，葡萄牙語
☆ 電源由2個9伏（可充電）電池或電源組塊構成
☆ 數據接口用于固件升級
特性
診斷信息
☆ 測量參數設置
☆ 相L1,L2,L3 on/off
☆ 相序順時針/逆時針
☆ 合成充電電流A（通過工作周期評估）
PWM信號
☆ 頻率 Hz（設定值=1kHz）
☆ 工作周期（PWM)百分比
☆ 正電壓：3，6，9，12V
☆ 負電壓：12V
標配
1個PROFITEST H+E BASE 32
2個 9 V電池 block batteries
1個電源充電器 12 V
1本操作手冊
