訂貨號：M525A

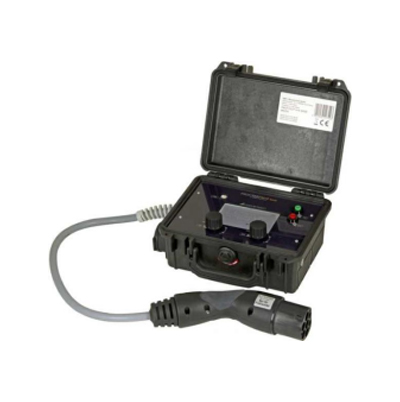

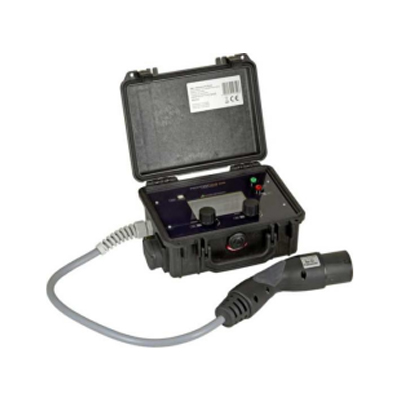

該測試儀器用于檢查具有 2 型連接器插座（模式 3 充電）的充電站的功能特性。
為此，測試儀器連接到充電站，以便記錄充電站和測試儀器之間的通信。如果充電過程沒有開始，可以快速查明錯誤源。 PROFITEST H+E BASE 適用于研發和服務應用。
使用充電樁測試儀器對充電站進行完整診斷：
☆ 車輛狀態
☆ 電纜狀況
☆ 錯誤狀態
☆ PWM信號評估
☆ 相位和相序
☆ 電池電量
誤差模擬：
☆ 車輛電路中二極管短路
☆ CP與PE短路
☆ 通過跳閘和測量分?jǐn)鄷r間來測試 RCD
--通過簡單易懂的符號指示狀態
--易于操作和診斷
--緊湊的電池供電設備，因此適合戶外使用
充電樁診斷測試儀 PROFITEST H+E BASE產品應用：
狀態可視化
可顯示的車輛狀態 (CP)
☆ 無車輛連接
☆ 車聯網
☆ 車輛不通風即可充電
☆ 整車通氣充電
電纜類型（PP）
☆ 無數據線
☆ 13A電纜
☆ 20A電纜
☆ 32A電纜
☆ 63A電纜
可模擬的錯誤
☆ 短路二極管
☆ CP-PE短路
☆ RCD 跳閘，因?yàn)?L1 和 PE 之間的 I = 30 mA
充電樁診斷測試儀 PROFITEST H+E BASE技術特點：
☆ 通過集成的接地接觸插座（230 V，Z大 13 A）連接測試用電設備
☆ 緊湊的外殼，非常適合服務電話
☆ 可啟動背景照明的大顯示屏
☆ 可選擇的用戶界面語言：D、GB、F、E、I、PT
☆ 通過兩個9V（可充電）塊電池或電源組供電
☆ 用于固件更新的USB數據接口
特殊性
診斷信息
☆ 測量參數設置
☆ L1、L2、L3相開/關
☆ 相序順/逆時針
☆ 合成充電電流（通過評估占空比）A
PWM信號
☆ 頻率 Hz（設定值 = 1 kHz）
☆ 占空比（帶 PWM）百分比
☆ 正電壓：3、6、9、12V
☆ 負電壓：12V
配置：
1 臺 PROFITEST H+E BASE 測試儀器
2 塊電池，9 V
1 個電源組，12 V
1 套操作說明
咨詢：充電樁診斷測試儀 PROFITEST H+E BASE
